【走进展商】广州高谱专注型材弯曲加工,看看他们怎么玩?

长期以来,国内对金属弯曲自动化设备研究甚少,中国冷弯成型设备行业尚属于冷门、偏门行业,高端设备核心技术都掌握在法国、德国、美国、瑞士、意大利等欧美发达国家手中,出口受限且价格居高不下。传统的拉弯机设备在型材拉弯过程中容易出现裂痕、不对称、不平滑、不一致等质量问题,生产效率低下,加工精准度低,依赖操作者经验,废品率高,试制周期长,人工成本和生产成本难以下降。随着我国制造业的飞速发展和现代制造工业对加工工艺的要求逐渐提高,市场对冷弯设备的需求量和技术要求都越来越高,据有关调研数据显示,2017-2022年中国冷弯成型设备行业产值一直保持高速增长,2016年国内设备产值达到143.49亿元,未来市场广阔。广州高谱(展位号:1L30)十余年专注于金属型材弯曲技工设备,并研究开发新一代具有自主知识产权的数控型材弯曲设备,使滚弯机、拉弯机不再受限于国外进口。

多样化型材弯曲设备

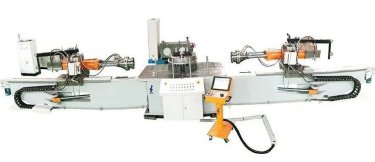

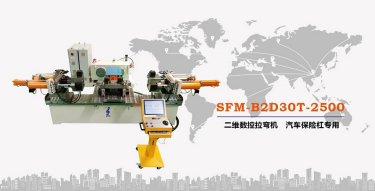

35吨数控拉弯机

35吨数控拉弯机为高谱成功研发的汽车保险杠专用型数控拉弯机,是一种针对传统拉弯技术之弊端,提供一种结构紧凑、性能可靠、能够实现自动化生产的节能型的汽车保险杠成型拉弯设备。

丰田汽车保险杠拉弯成型

技术参数

拉伸力:30T

位置重复精度:0.01mm

拉力控制:4-30T

可拉伸拉力材料:0.001-35T

模具平台(可定制):1963*1300mm

夹头距离:270-2500mm

拉伸缸进给速度:25-762mm/min

拉伸缸自由摆动:±30°

节拍:45-60s/件

半径贴合度:1mm以下

扭拧度:1mm以下

液压伺服系统:6.6 KW

电源:三相四线 380V 50Hz  22KW

55吨数控拉弯机

高谱产品众多,以满足客户多样化的需求,其中55吨数控拉弯机拥有许多核心技术,安装了自主研发的核心操作系统,解决了传统拉弯机对经验和人工要求高、废料、稳定性差、精度差等问题,能够达到全数控、高稳定性、高效率的生产模式。高谱55吨数控拉弯机可以拉弯1公斤的料,也可以拉弯55吨的料,这样的优势使得其应用领域十分广泛,能够生产航空航天、轨道交通、新能源汽车、门窗幕墙等高端应用材料,附加值高。

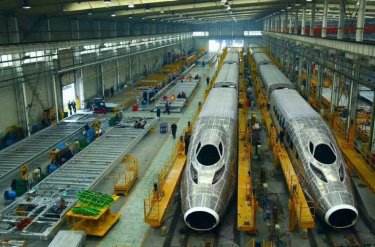

大连机车厂高铁部件高精度拉弯

技术参数

最大拉伸力:55吨

位置控制:重复精度0.01mm;

可拉伸拉力0.001~55吨

材料拉力控制:4~55吨

夹头旋转:±180°

夹头距离:400~6500mm

拉伸缸进给速度:伺服控制,25~762mm/min

拉伸缸摆动角度:±30°

拉伸缸移动:位置精度≤0.1mm

摆臂摆角:100°

摆臂拉弯成型速度:伺服控制0.5°/s~3°/s

摆臂缸位置精度:±0.05°,≤0.01mm

电源:三相四线 380V 50Hz功率:45KW(伺服系统,根据需要输出功率,正常使用30%功率)

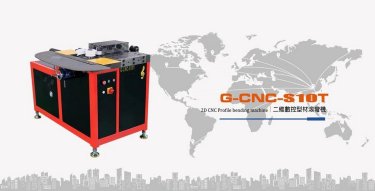

S弯数控滚弯机

S弯数控滚弯机采用真正的CNC控制系统;大推力、高精度液压闭环控制系统,重复定位精度可达0.01mm以下;增加两个U轴伺服控制,能轻易完成多段弧及复杂图形的连续加工。

技术参数

液压缸力量:10TY

轴重复定位精度:0.01mm;

X轴定位精度:<=0.5mm;

无级变速:1-20转/分

轴直径:40mm;

轴长:80mm;

扭矩:1460N.m

Y轴行程:260mm

液压驱动:2.2KW
辊轮驱动,电机:4KW

电源:三相 380V 50Hz  18.9A
重量:1500KG;

体积:长*宽*高=790*1250*1160mm;

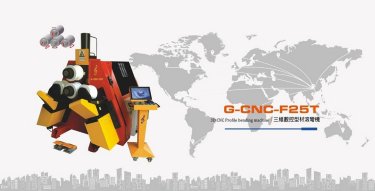

下调式三维数控滚弯机

下调式三维数控滚弯机采用精巧的模具设计技术,完美解决产品的起皱、刮痕、扭曲、内陷等质量问题;先进的材料反弹率测量功能,设备根据测量结果自动修改加工数据,免除材料反弹影响加工尺寸的困扰。

技术参数

液压缸力量:25T

Y轴重复定位精度:0.01mm;

Z轴重复定位精度:0.01mm;

U轴重复定位精度:0.01mm;

无级变速:1-11转/分

轴直径:100mm;

轴长:220mm;

扭矩:5510N.m

伺服液压驱动:15KW

电源:三相 380V 50Hz  65A

重量:4800KG;

体积:长*宽*高=2700*2200*2200mm;

广泛应用领域



拉弯通过改变金属型材的形状,使其应用更加广泛。高谱金属型材弯曲设备生产的产品可以服务于新能源汽车、航天航空、轨道交通、物流输送、电扶梯、建筑幕墙、装饰工程等众多行业。

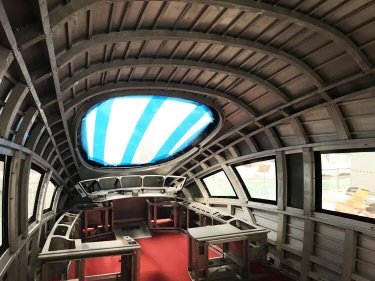

轨道交通

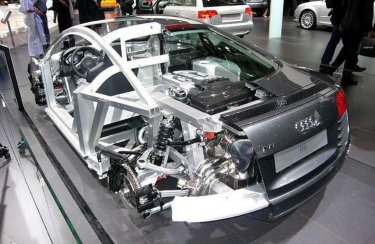

新能源汽车

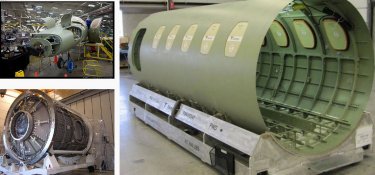

航天航空

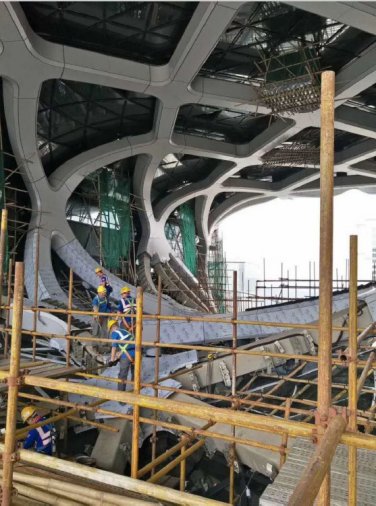

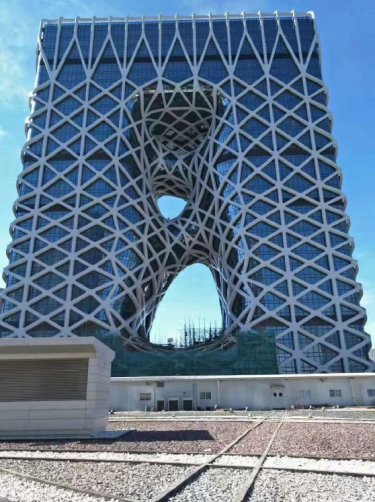

建筑幕墙

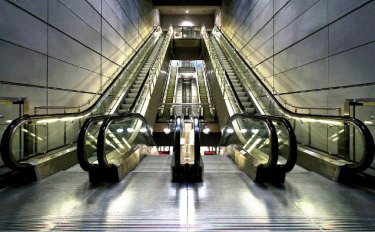

电扶梯



匠心专注,十余年只做一件事,他们对金属型材弯曲领域的专注和创新,填补了国内缺少金属型材先进技术的空缺,使国内高端自动化装备也可以比肩国外,不再受限于进口,成为金属型材弯曲市场的领先品牌。



7月,广州高谱(展位号:1L30),这家能够专注一件事并做好一件事的企业,也会来到亚洲汽车轻量化展览会的现场,我们相信,通过建立展会平台,加强行业内的交流,好的企业、好的产品总会被市场看见。届时,也期待您的到来!
